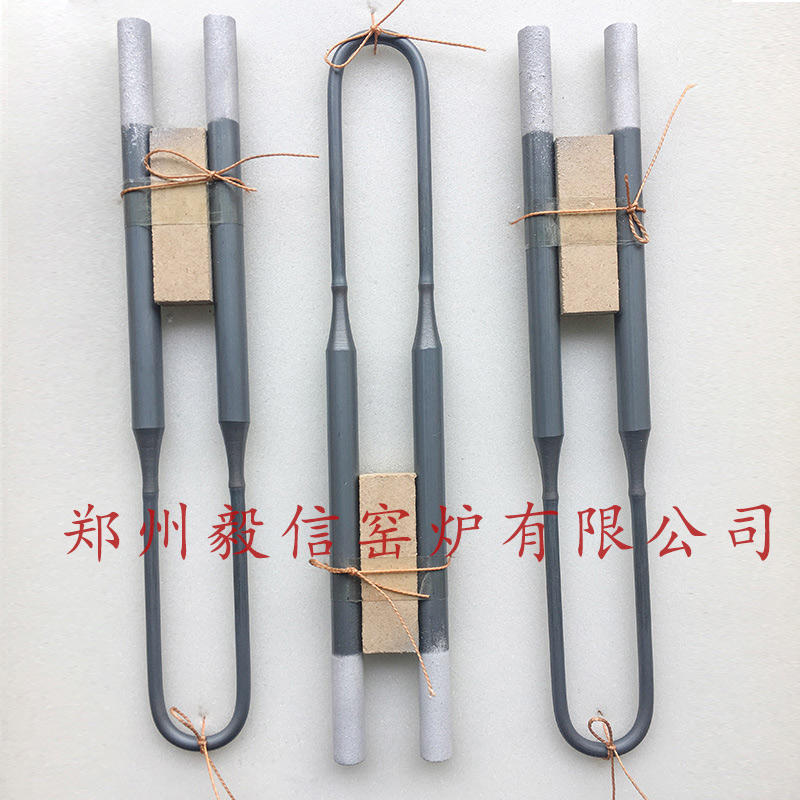

U型硅钼棒的安装及使用方法接线注意事项
1、垂直悬挂安装:二硅化钼电热元件常温下脆性很大,高温时又有可塑性。所以 U 型元件的安装方法一般是垂直悬挂,通过支撑夹头将元件垂直悬挂于炉顶上。这样安装的目的就是避免将机械应力加到元件发热端上,否则容易引起元件断裂。
2、支撑夹头/固定夹:整个元件的重量都是由支撑夹头承担,元件的位置也由它决定。因此,须仔细安装,使元件垂直悬挂。为避免局部过热,元件下端圆锥部分一定要伸到炉膛内。
3、安装时几个距离需要注意:①冷端部应漏出炉顶外75毫米;②吊装时发热部下端与炉壁相距约25毫米——30毫米,太近会损坏炉墙、使冷热端焊接处遭到侵蚀;③吊装时发热部底端与炉底的距离应不小于5厘米;④为避免辐射热传到夹头,夹头下端和塞砖上面的距离不应小于50mm。⑤硅钼棒在炉内的间隔应不小于元件本身的冷端圆心间距。⑥为了避免应力传到元件上,导线长度应略大于元件和母线间的直线距离。
4.为避免损坏,直径为Φ6/12mm的元件不能长期使用170A的电流,直径为Φ9/18mm的元件不能长期使用300A的电流。
5. 定期检查硅钼棒加热元件的各连接点的连接是否紧固,及电炉温度控制系统的电器连接部分的接触是否良好 。 硅钼棒卡具上的螺丝不能一次拧得太紧,导电线应与棒冷端的白色喷铝部位紧密接触,以免发生打火现象。待元件升到高温时,再次拧紧,
